产品名称： PWL-1型微机励磁调节装置

适用范围： 100MW～600MW大型汽轮发电机组三机励磁系统

产品介绍：

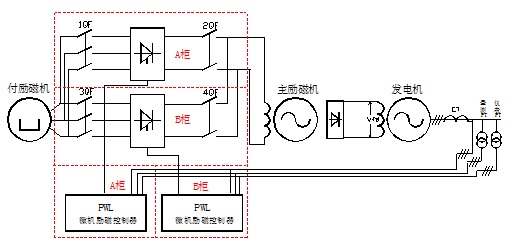

1、系统框图

2、简要说明

● 双柜并联运行方式，每一柜都是1个完整的微机励磁调节装置

   正常时双柜直流输出側并联运行，均衡承担负荷，如一柜故障则自动退出，另一柜则自动地无扰动地承担全部负荷(没有切换过程)。

       每柜含1台PWL微机励磁控制器，一组可控硅三相全控整流桥，输入、输出开关，操作回路和信号回路，另外，在A柜上还装有一台触屏式平板电脑，以实时显示各种数据及图形曲线。每台PWL微机励磁控制器都含有自动部分和手动部分，正常时自动部分工作，手动部分热备用并处于跟踪装态。

 ● 主从方式运行,结构同自并励模式

2台PWL微机励磁控制器主从运行，1台运行，1台热备用并处于跟踪状态。
